描述

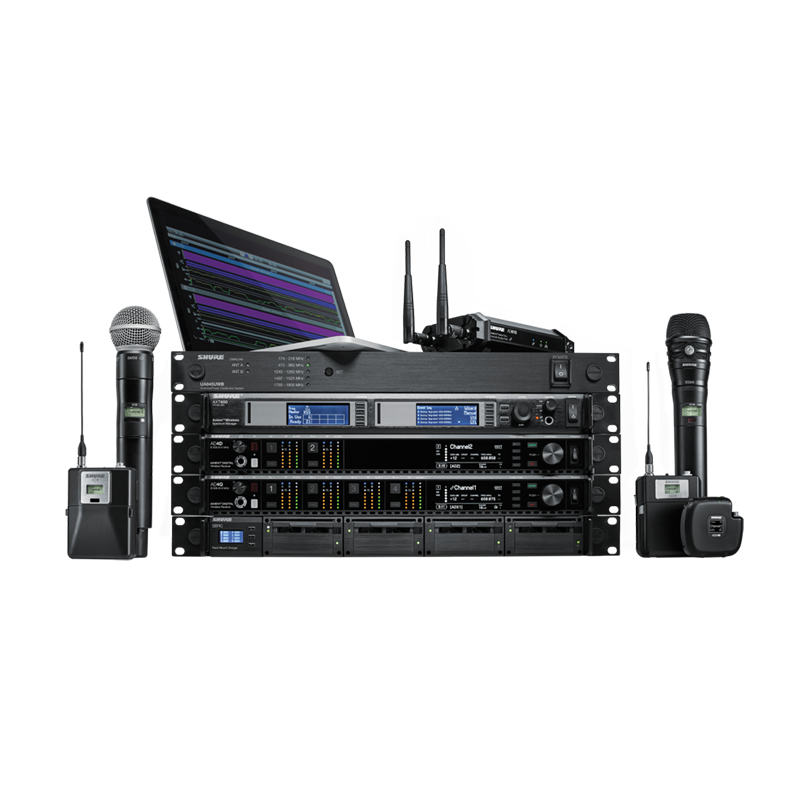

Axient Digital 提供功能全面的雙通道接收機和四通道接收機選項，從高性能射頻到清晰數字音頻均有涵蓋。

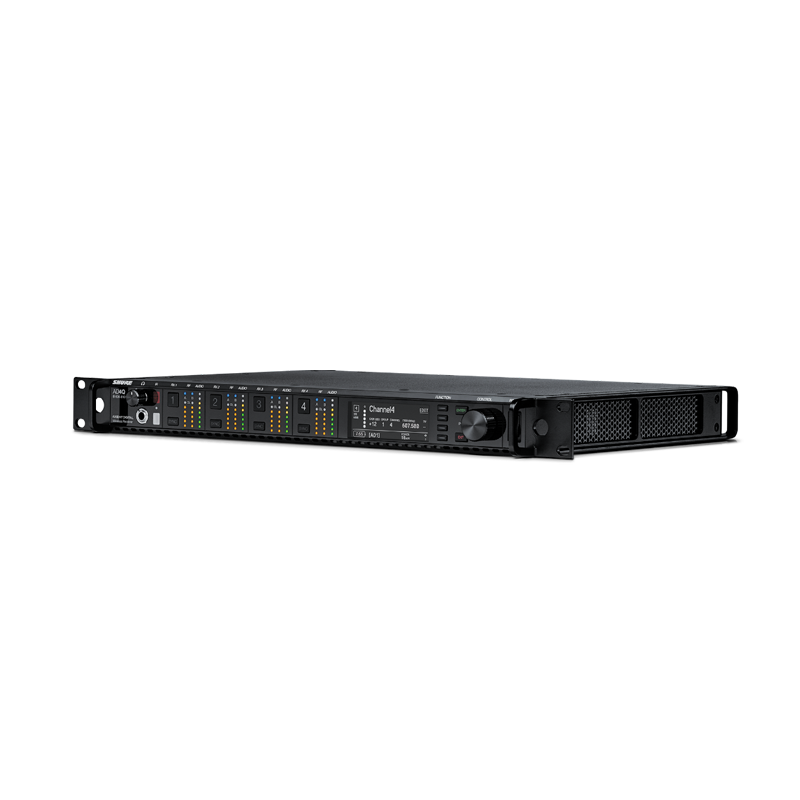

AD4Q 四通道數字接收機在頻譜效率方面樹立了新的標桿。開創性的性能特點包括寬調諧、低延遲、高密度 (HD) 模式和 Quadversity，（四分集模式）確保可在復雜
嚴峻的射頻環境中實現穩定的性能。網絡化控制、AES3 + AES67 + Dante™ 輸出和信號路由選項為您的整個工作流程提供更高的管理性和靈活性。
注意: 單獨購買無線組件時，為了系統正常運行，請您確保使用地點工作頻段相互匹配。
功能
寬調諧范圍高達 184 MHz
每個通道可實現真正的數字分集接收，有效防止掉頻現象
使用 Wireless Workbench® 軟件和 ShurePlus™ Channels iOS 應用程序進行網絡化控制
用于擴展天線覆蓋和改進射頻信噪比的 Quadversity 模式
前面板耳機插孔可實現 Dante™ Cue 和 Dante™ Browse 監控
可配置式以太網交換機，用于冗余 Dante或AES67 數字輸出
可切換式XLR和 AES3 輸出
通道質量表顯示射頻信噪比
鎖定交流電源接頭
提供DC模塊版本以支持冗余電源
技術參數
尺寸:高×寬×深：44×483×333毫米
重量: 4.8千克，不帶天線
外殼: 精鋼；鋁合金
電源要求: 100 至 240 V AC，50–60 Hz；最大 0.68 A
熱耗散:
最大 31 W
閑置：21 W
音頻輸出
增益調節范圍: –18 至 +42 dB，以 1 dB 步進（加上靜音設置）
配置:
6.35 毫米：變壓器耦合平衡（尖 = 音頻，環 = 無音頻，套管 = 接地）
卡儂：變壓器耦合平衡（1= 接地，2= 音頻 +，3= 音頻 -）
阻抗(典型值，卡儂線路輸出): 100 Ω
滿刻度輸出(200 kΩ 負載)
6.35 毫米：+8 dBV
卡儂：線路電平為 +18 dBV，話筒電平為 –12 dBV
話筒/線路開關:30dB 衰減
幻像電源保護:可以
網絡
網絡接口:10/100 Mbps，1 Gbps，Dante 數字音頻
網絡尋址能力:DHCP 或手動設置 IP 地址
最大以太網線纜長度::100 米
級聯輸出
插頭類型:BNC
注意：便于在同一個頻帶中連接一個附加的接收機
配置:非平衡，無源
阻抗:50 Ω
插入損耗:0 dB（典型值）
射頻輸入
雜散抑制:>80 dB（典型值）
插頭類型:BNC
阻抗:50 Ω
偏置電壓:每個天線為 12–13.5 V 直流電壓，最高 150 mA，可切換開 / 關
射頻載波頻率范圍(視型號而定):
AD4Q=A: 470–636 MHz
AD4Q=B: 606–810 MHz
AD4Q=C: 750–960 MHz
附件下載
產品推薦
-
AXIENT? DIGITAL
-

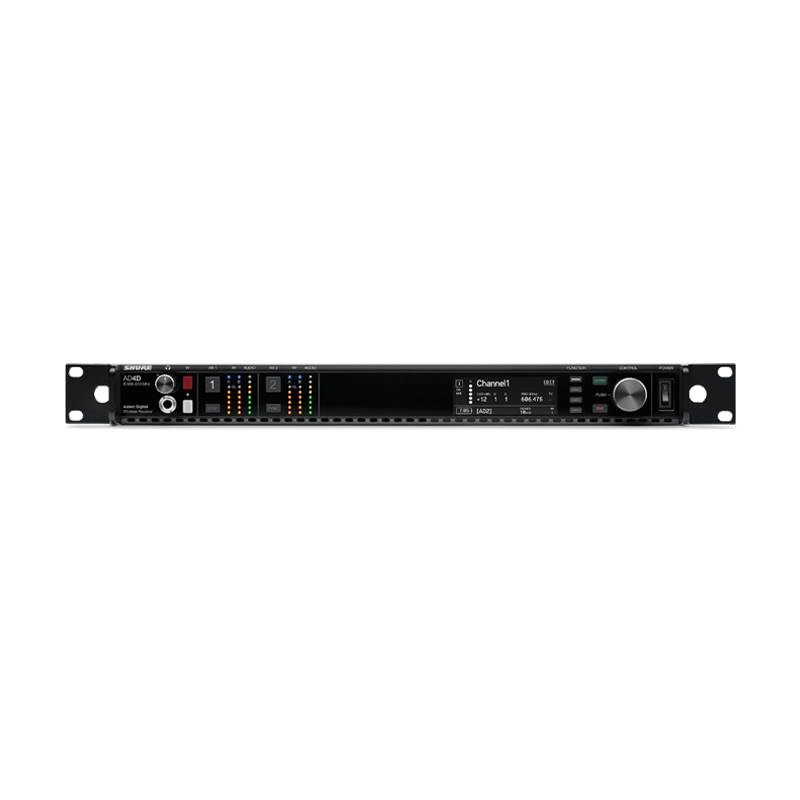

AD4D雙通道接收機
